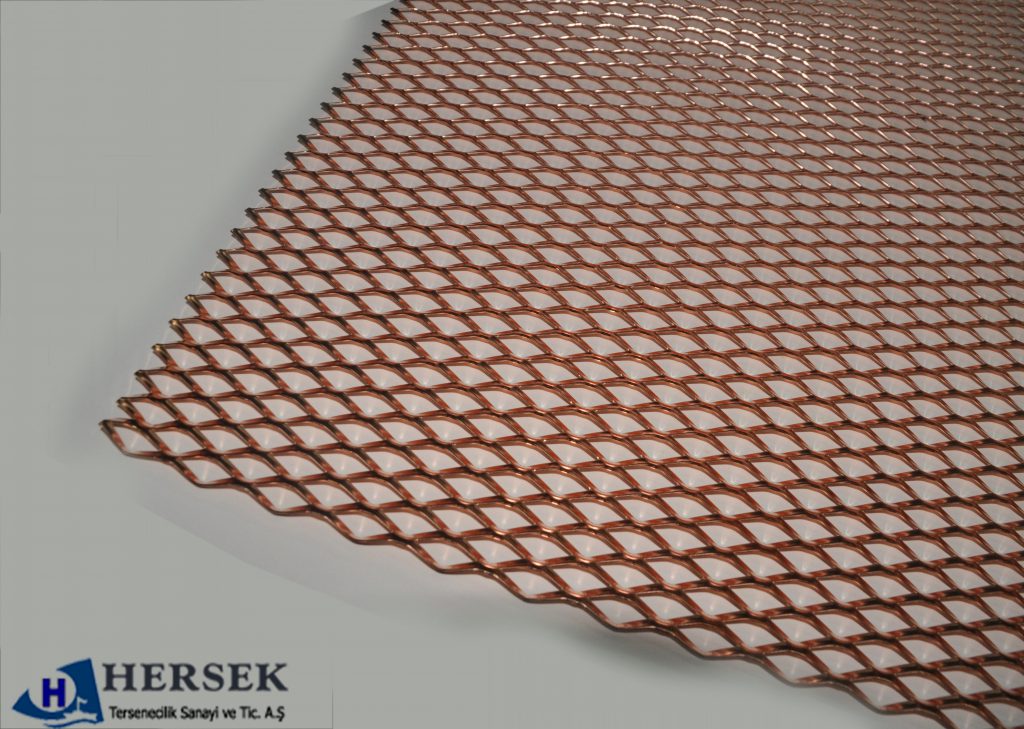

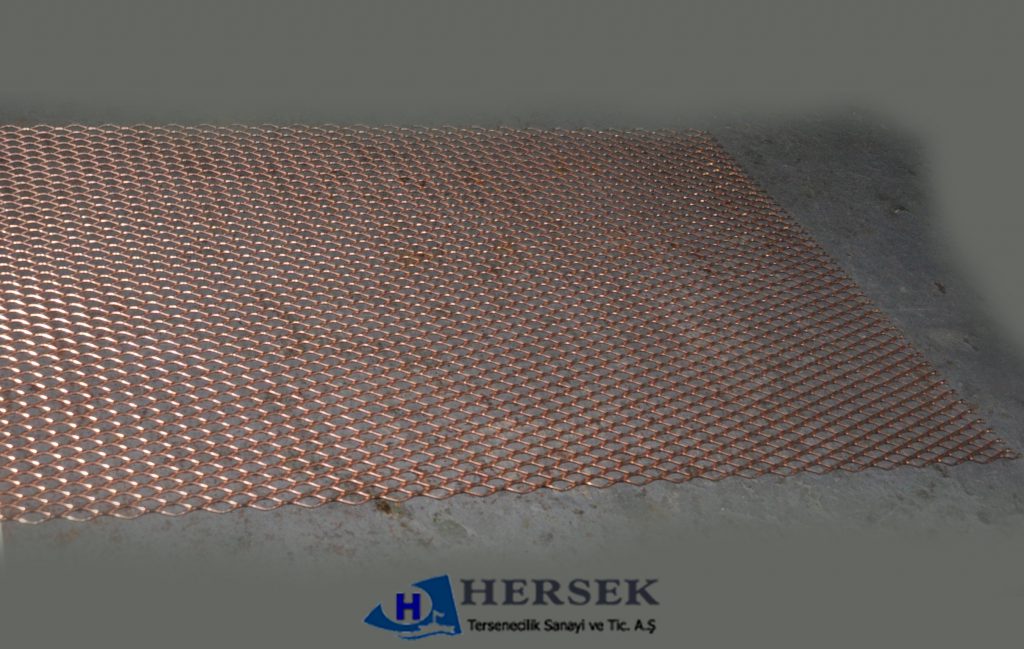

209 Sınıfı Bakır Plaka - Negatif Bakır Plaka Bilgileri

Negatif plaka, kurşun-asit akülerde deşarj sırasında oksidasyon reaksiyonunun gerçekleştiği elektrottur. Gözenekli kurşun (Pb) aktif malzemesi, sülfürik asit elektrolit ile reaksiyona girerek kurşun sülfata (PbSO₄) dönüşür ve bu esnada açığa çıkan elektronlar dış devreye iletilerek elektrik akımı oluşturur.

Plaka tasarım düşük iç direnç, yüksek özgül akım kapasitesi, homojen akım dağılımı, mekanik dayanım ve uzun çevrim ömrü sağlayacak şekilde optimize edilir.

Bakır taşıyıcılı ve kurşun kaplı hibrit tasarımlarda yüksek elektrik iletkenliği sayesinde potansiyel düşümü minimize edilirken, elektrokimyasal olarak aktif yüzey tamamen kurşun fazından oluşur. Bu yapı yüksek deşarj akımlarında ısınmayı azaltır ve performans sürekliliği sağlar.

• Kimyasal bileşimi DIN en 1652’de belirtilen Cu-ETP sembollü malzemenin aynısıdır
• Kopma mukavemeti 230-270 N/mm² arasında
• Kopma uzama değeri en az %30
• Elastik limit değeri 170-255 N/mm² arasında
• Plakalar dikdörtgen şeklinde ve köşe açıları 90 derece
• Tam plakanın ağırlığı: 1366+-20 gram
• Yarım plakanın ağırlığı: 708+-15 gram

Ayrıca Deniz Kuvvetlerinin 202-0000-6140-005-000-C numaralı IK -14 TİPİ DENİZALTI BATARYASI NEGATİF BAKIR PLAKA TEKNİK ŞARTNAMESİNE uygun olarak malzeme üretimi yapılmaktadır.

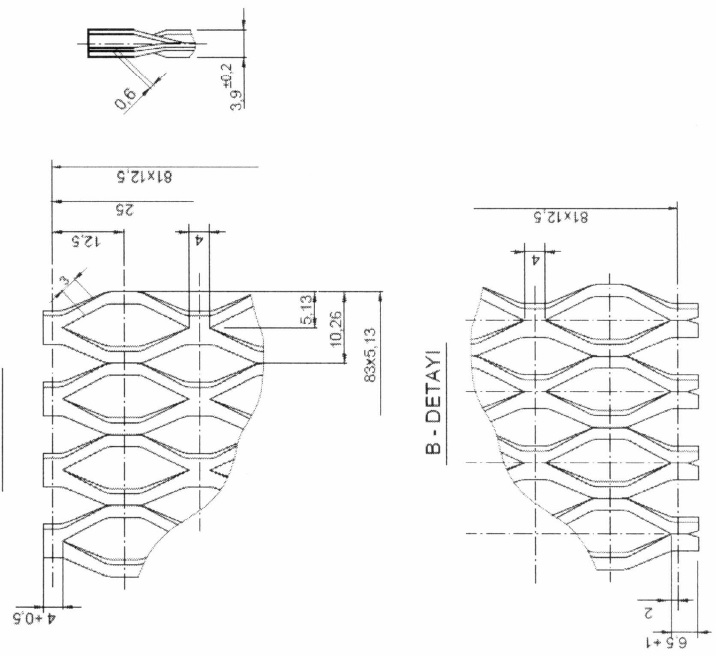

• Tam Plaka

  Negatif Tam Plaka, kurşun-asit akülerin deşarj sürecinde oksidasyon reaksiyonunun merkez üssü olup, gözenekli kurşun (Pb) aktif maddesini sülfürik asit ile etkileşime sokarak kimyasal enerjiyi elektrik akımına dönüştüren kritik bir elektrokimyasal bileşendir. Özellikle bakır taşıyıcılı ve kurşun kaplı hibrit tasarımlarda, bakırın üstün iletkenliği sayesinde potansiyel düşümü ve ısınma minimize edilirken, kurşun fazıyla korunan yüzey yüksek deşarj akımlarında performans sürekliliği sağlar.

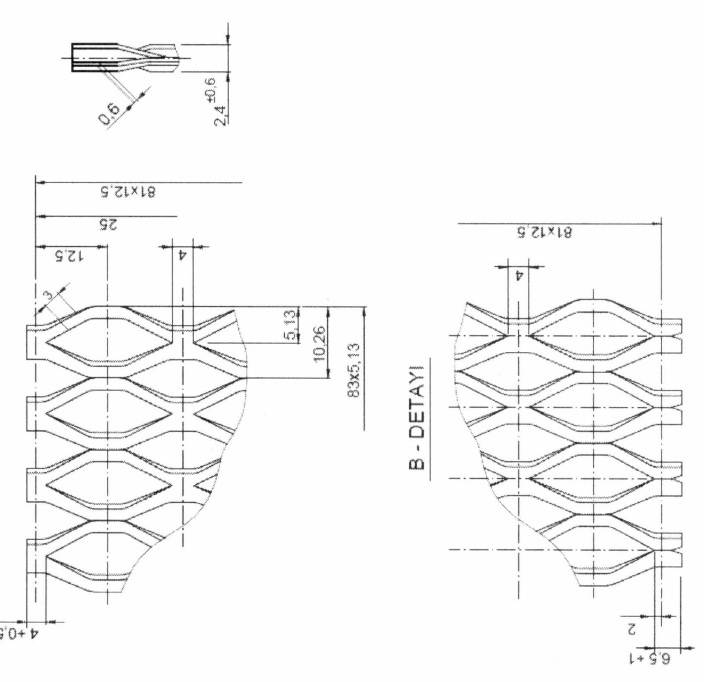

• Yarım Plaka

  Negatif Yarım Plaka, üretim sürecinin sıvanma ve kurutma aşamasını tamamlamış, ancak henüz elektrokimyasal olarak aktifleşmemiş (formasyon görmemiş) olan ara ürün bileşenidir. Hibrit tasarımlarda bakır taşıyıcı ızgara üzerine kurşun oksit, sülfürik asit ve çeşitli katkı maddelerinden oluşan özel bir macunun homojen şekilde lamine edilmesiyle elde edilir. Bu aşamada plaka, yüksek mekanik mukavemet ve düşük iç direnç hedeflerine uygun fiziksel formuna kavuşmuş olup, gözenekli yapısı sayesinde ilerleyen süreçte elektrolit nüfuzuna ve aktif kurşun fazına dönüşüme hazır hale getirilmiştir.

Görsel
