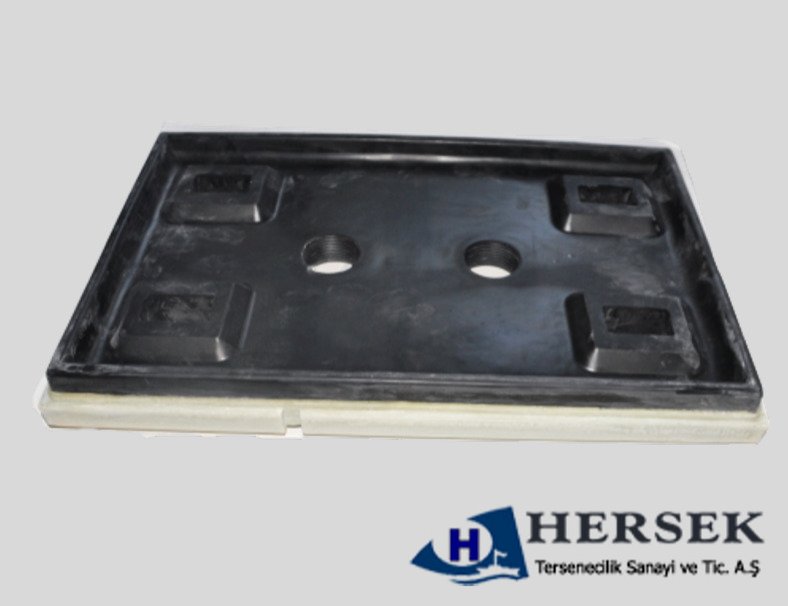

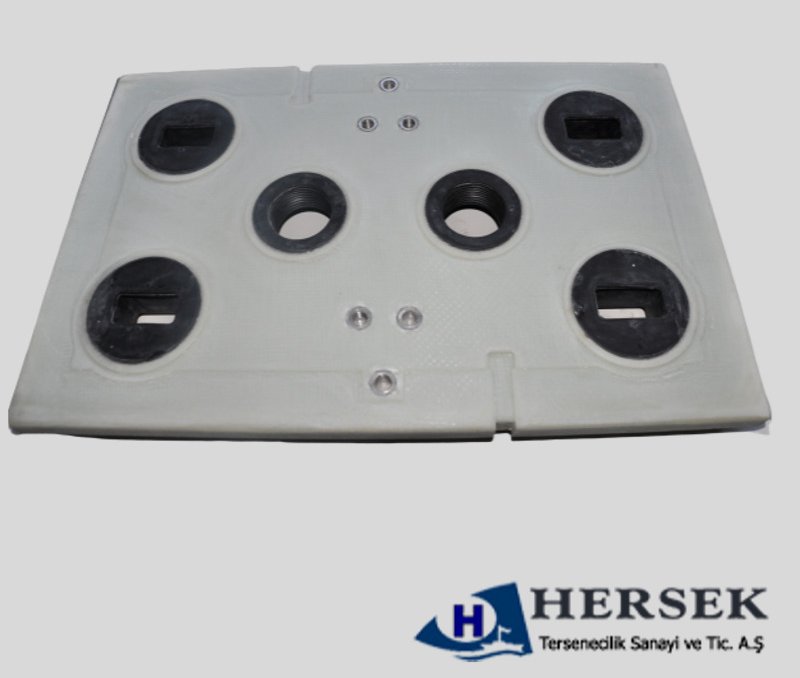

209 Sınıfı Denizaltı Akü Kapağı Bilgileri

Akü kapağı denizaltıların enerji depolama merkezi olan batarya bölmesinde (akü kabı içerisinde) konumlandırılan ve batarya hücrelerinin en üst yüzeyini bütünüyle muhafaza altına alan, sızdırmazlık, mekanik koruma ve operasyonel emniyet fonksiyonlarını bir arada yürüten stratejik bir yapısal bileşendir. Sektörel literatürde batarya tankının veya teknesinin üst örtüsü, kimi zaman ise hücre üst kapama elemanı olarak da adlandırılan bu parça; hücreleri dış ortamın neminden, olası sıvı temasından ve fiziksel darbelerden izole ederken, aynı zamanda hücre kutup başları ile bağlantı baralarını koruyarak elektriksel kısa devre risklerini minimize eder. Denizaltının maruz kaldığı yüksek basınç, titreşim ve şok etkilerine karşı yapısal bütünlüğü koruyan bu bileşen, batarya dairesindeki personelin güvenliğini tesis etmenin yanı sıra, hücrelerden kaynaklanabilecek gaz çıkışlarının kontrollü yönetimini sağlayarak sistemin genel operasyonel ömrünü ve seyir emniyetini doğrudan optimize eder.

Özellikleri:

• Cam elyaf takviyeli, polyester reçine esaslı kompozit yapıdadır.
• Ağırlığı 4,5 kilogramdır.
• Kompozit malzemenin çekme dayanımı en az 120 N/ mm²
• Kompozit malzemenin çekme modülü en az 8200 N/ mm²
• Kompozit malzemenin basma dayanımı en az 120 N/ mm²
• Kompozit malzemenin basma modülü en az 8200 N/ mm²
• Kompozit malzemenin bükülme dayanımı en az 320 N/ mm²
• Kompozit malzemenin bükülme modülü en az 6300 N/ mm²
• Kompozit malzemenin darbe dayanımı kJ/m²
• Yüzey direnci 5×10⁹ Ω
• Hacim direnci en az 5×10¹⁰ Ω
• Özgül geçiş direnci en az 1×10¹² Ω
• Elektrolitik korozyonu A 1,2

Ayrıca Deniz Kuvvetlerinin 202-0000-6135-002-000-A nolu IK -14 TİPİ PİL KAPAĞI TEKNİK ŞARTNAMESİNE uygun olarak malzeme üretimi yapılmaktadır.



Sızdırmazlık Sağlama
Elektrolit (asit) buharı ve sıvı sızıntılarına karşı izolasyon sağlar. Bölme içindeki kontrollü ortamın korunmasına katkıda bulunur.

Mekanik Koruma
Batarya hücrelerini dış darbelerden, bakım sırasında oluşabilecek mekanik etkilerden ve şok yüklerinden korur.

Gaz Yönetimi Entegrasyonu
Şarj esnasında oluşan hidrojen gazının güvenli tahliyesi için tasarlanan havalandırma/kanal sistemleriyle uyumludur. Kapağın yapısı gaz birikimini önleyecek şekilde tasarlanır.

Elektriksel İzolasyon
Yüksek akım taşıyan kutup başlarına karşı temas riskini azaltır, kısa devre ve ark oluşumunu engellemeye yardımcı olur.

Bakım Erişimi
Periyodik kontrol, elektrolit seviyesi ölçümü ve hücre değişimi için sökülebilir/modüler yapıdadır.
