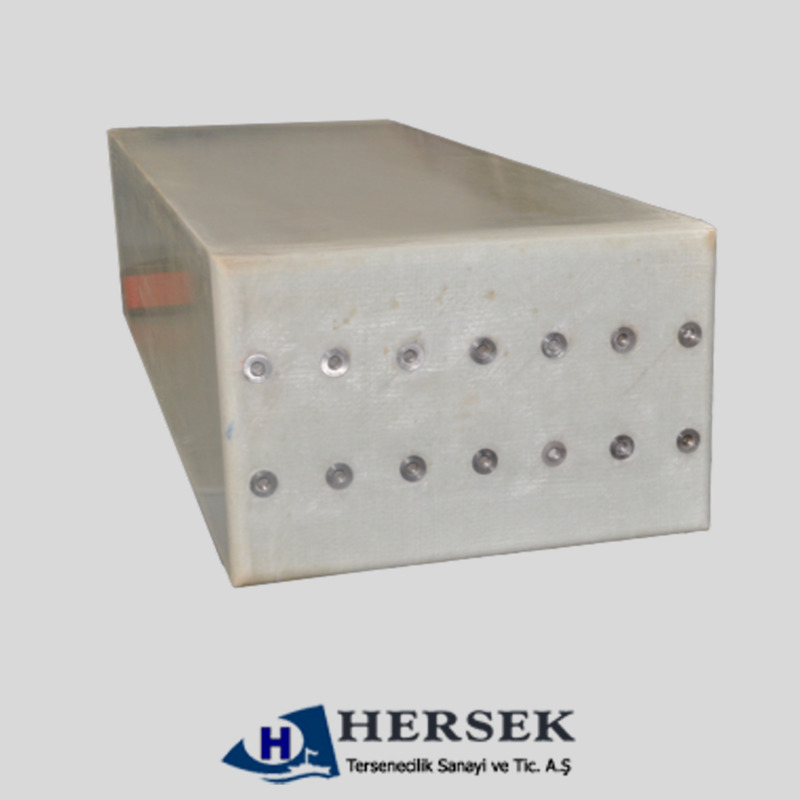

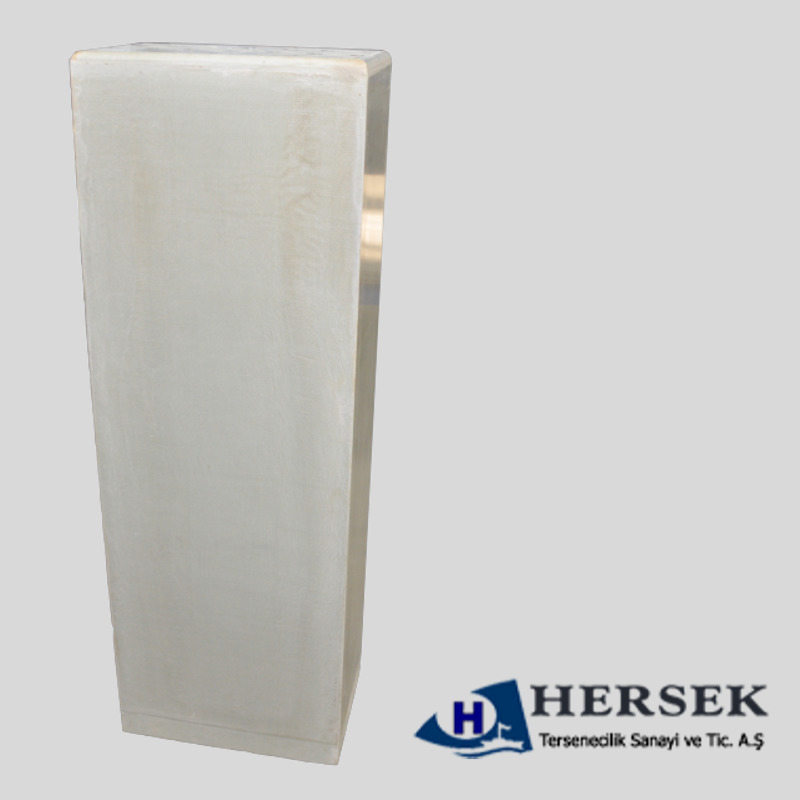

209 Sınıfı Denizaltı Akü Pil Kabı Bilgileri

Tip 209 sınıfı denizaltılarda bulunan akü kabı (batarya bölmesi), denizaltının tahrik sistemi ve gemi içi elektrik yüklerinin beslenmesi amacıyla kullanılan ana enerji depolama sisteminin muhafaza ve entegrasyon yapısını ifade eder. Söz konusu sistem, dizel-jeneratör grupları tarafından şarj edilen yüksek kapasiteli kurşun-asit batarya hücrelerinin güvenli, sızdırmaz ve operasyonel gerekliliklere uygun şekilde konuşlandırılmasını sağlar. Denizaltının su altı seyri sırasında sessiz tahrik imkânı sunan elektrik motoru ile kritik seyir, kontrol ve yaşam destek sistemleri akü grupları üzerinden beslenmektedir.

Özellikler:

• Cam elyaf takviyeli, vinilester reçine esaslı, dolgu maddesi içeren kompozit yapıdadır.
• 24 tonluk basma kuvvetine en az 30 dakika dayanabilmektedir.
• Bükülme dayanımı en az 350 N/mm²
• Bükülme elastisite modülü en az 12 kN/mm²
• Çekme elastisite modülü en az 12 kN/mm²
• Yüzey direnci en az 1×10⁹ Ω
• Hacim direnci en az 5×10¹⁰ Ω
• Elektrolitik korozyonu A 1,2
• İzolasyon direnci en az 300 MΩ
• Kabın tabanında bulunan somunlar sülfürik aside dayanıklı, 316Ti sembollü paslanmaz çelik malzemedir.

Deniz Kuvvetlerinin 202-0000-6135-001-000-B nolu İK-14 TİPİ PİL KAPLARI TEKNİK ŞARTNAMESİNE uygun olarak malzeme üretimi yapılmaktadır.

Basınca ve şok yüklerine dayanım
Denizaltının operasyon derinliğinde maruz kalacağı hidrostatik basınca ve askeri şok kriterlerine uygun yapısal mukavemet.

Sızdırmazlık ve korozyon dayanımı
Elektrolit sızıntılarına karşı uygun kaplama, izolasyon ve drenaj düzenekleri.

Gaz Yönetimi Entegrasyonu
Şarj esnasında oluşan hidrojen gazının güvenli tahliyesi için tasarlanan havalandırma/kanal sistemleriyle uyumludur. Kapağın yapısı gaz birikimini önleyecek şekilde tasarlanır.

Gaz tahliye ve havalandırma sistemi
Şarj/deşarj esnasında oluşabilecek hidrojen gazının emniyetli şekilde tahliyesini sağlayan havalandırma altyapısı.

Elektriksel güvenlik ve izolasyon
Yüksek akım ve gerilim değerlerine uygun bağlantı, izolasyon ve koruma sistemleri. Bakım ve erişilebilirlik
Periyodik kontrol, bakım ve hücre değişim işlemlerine imkân sağlayan modüler yerleşim.
